Quy đổi các đường kính ống là bước “nhỏ mà có võ” giúp hệ thống hoạt động kín khít, đồng bộ và an toàn. Khi hiểu rõ sự khác biệt giữa đường kính danh nghĩa – thực tế, giữa DN – inch – phi cũng như tiêu chuẩn áp dụng, bạn sẽ chọn đúng ống, đúng phụ kiện ngay từ đầu. Xây Dựng Hùng Anh đồng hành cùng bạn tìm hiểu chi tiết dưới đây, có ví dụ cụ thể và bảng tham chiếu dễ dùng.
Quy đổi các đường kính ống: khái niệm và nguyên tắc cốt lõi
Khi nói tới quy đổi các đường kính ống, điều quan trọng là phân biệt khái niệm:
- Đường kính danh nghĩa (DN/NPS): kích thước quy ước để định danh ống, không phải kích thước đo được.
- Đường kính ngoài (OD) – đường kính trong (ID): kích thước đo thực tế bằng thước cặp/thước dây.
- Ống nhựa (PVC-U, HDPE, PP-R) thường nhận diện theo OD; ống kim loại (thép, kẽm, inox, đồng) thường nhận diện theo DN/NPS hoặc ID.

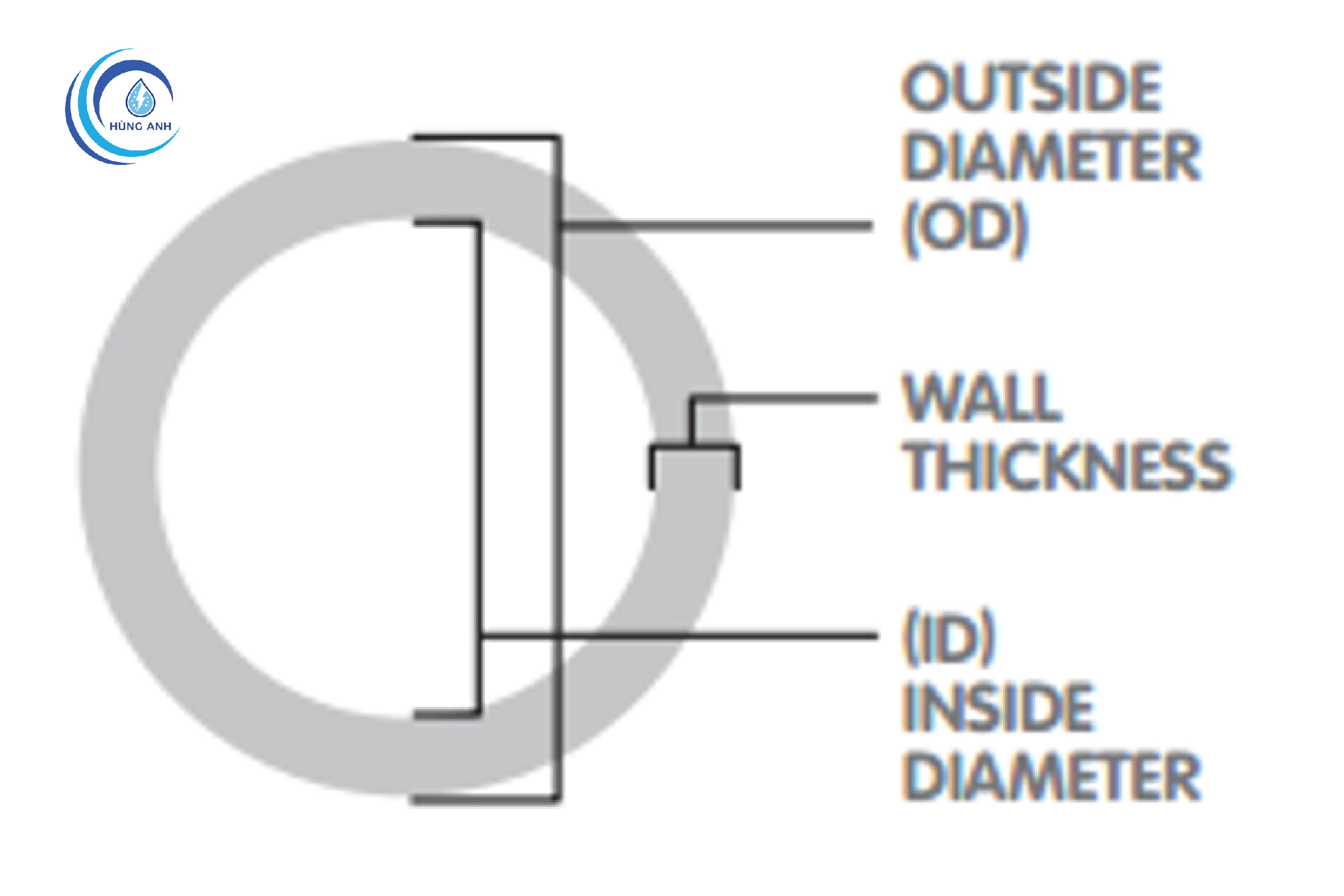

Đường kính trong và đường kính ngoài
Nguyên tắc khi quy đổi đường kính ống:
- Luôn xác định tiêu chuẩn (DIN/ISO/ASTM/BS) trước khi đối chiếu.
- Luôn quy về cùng hệ (DN ↔ OD ↔ inch) trước khi chọn phụ kiện.
- Khi nghi ngờ, đo trực tiếp OD/ID để tránh nhầm lẫn thực tế.
Quy đổi các đường kính ống theo tiêu chuẩn phổ biến
Để quy đổi các đường kính ống đúng, bạn cần nắm khung tiêu chuẩn đang dùng:
- DIN 8074/8075 (HDPE): quy định dải OD, SDR, áp lực PN.
- DIN 8077/8078 (PP-R): OD và độ dày theo PN/S series.
- ISO 1452 (PVC-U): hệ kích thước OD và áp lực danh nghĩa.
- ASTM A53/A106 (thép): dùng NPS (inch) và schedule (độ dày).
Mẹo của Xây Dựng Hùng Anh: khi tài liệu ghi “DN32” nhưng phụ kiện lại ghi “1¼’’”, hãy đối chiếu DN ↔ inch ↔ OD chứ đừng suy luận cảm tính.
Quy đổi các đường kính ống: bảng tham chiếu nhanh (DN ↔ inch ↔ OD)
Bảng sau giúp bạn tra cứu nhanh khi nối ống kim loại – ống nhựa – phụ kiện ren. (Giá trị mang tính tham chiếu thường dùng trong thực tế thi công.)
- DN15 ↔ ½’’
- PVC-U ~ OD 21 mm | HDPE/PP-R ~ OD 20 mm
- DN20 ↔ ¾’’
- PVC-U ~ OD 27 mm | HDPE/PP-R ~ OD 25 mm
- DN25 ↔ 1’’
- PVC-U ~ OD 34 mm | HDPE/PP-R ~ OD 32 mm
- DN32 ↔ 1¼’’
- PVC-U ~ OD 42 mm | HDPE/PP-R ~ OD 40 mm
- DN40 ↔ 1½’’
- PVC-U ~ OD 48–49 mm | HDPE/PP-R ~ OD 50 mm
- DN50 ↔ 2’’
- PVC-U ~ OD 60–63 mm | HDPE/PP-R ~ OD 63 mm
- DN65 ↔ 2½’’
- PVC-U/HDPE/PP-R ~ OD 75 mm
- DN80 ↔ 3’’
- PVC-U/HDPE/PP-R ~ OD 90 mm
- DN100 ↔ 4’’
- PVC-U ~ OD 110–114 mm | HDPE/PP-R ~ OD 110 mm
- DN125 ↔ 5’’
- PVC-U/HDPE/PP-R ~ OD 140 mm
- DN150 ↔ 6’’
- PVC-U ~ OD 160–168 mm | HDPE/PP-R ~ OD 160 mm
- DN200 ↔ 8’’
- PVC-U/HDPE/PP-R ~ OD 225 mm
- DN250 ↔ 10’’
- PVC-U/HDPE/PP-R ~ OD 280 mm
- DN315 ↔ 12’’
- PVC-U/HDPE/PP-R ~ OD 355 mm
Lưu ý: Mỗi tiêu chuẩn có sai số nhỏ; khi lắp phụ kiện ren/bích, hãy kiểm lại tài liệu kỹ thuật của nhà sản xuất.
Quy đổi các đường kính ống trong các tình huống kết nối thường gặp
Nối ống kim loại ↔ ống nhựa qua phụ kiện ren
- DN25 (1’’) thép ↔ HDPE OD 32: dùng măng sông ren hoặc đầu nối ren ngoài 32×1’’.
- Đồng hồ nước ½’’ ↔ HDPE OD 40: sử dụng đai khởi thủy 40×½’’ để lấy nhánh.
Nối ống nhựa ↔ van/bích theo DN
- Van DN50 ↔ HDPE OD 63: lựa chọn mặt bích + cổ trơn hàn (stub end) phù hợp tiêu chuẩn.
- Van DN80 ↔ PVC-U OD 90: ưu tiên bộ bích tiêu chuẩn DIN/ISO đồng bộ đệm kín EPDM.
Trộn hệ inch – DN – phi trong một tuyến
- Quy tắc “về một mối”: chuẩn hóa toàn bộ tuyến theo DN hoặc inch trước, sau đó quy đổi sang OD để chọn ống nhựa tương ứng.
Quy đổi các đường kính ống: 4 bước kiểm tra nhanh trước khi đặt hàng
Để quy đổi các đường kính ống chính xác và hạn chế phát sinh, Xây Dựng Hùng Anh gợi ý quy trình 4 bước:
- Bước 1 – Xác định tiêu chuẩn: đọc rõ DIN/ISO/ASTM/BS trên catalogue, bản vẽ.
- Bước 2 – Đo thực tế: kiểm tra OD/ID tại hiện trường bằng thước cặp; đừng chỉ dựa DN/NPS.
- Bước 3 – Tra bảng quy đổi: đối chiếu DN ↔ inch ↔ OD, xác nhận phụ kiện (ren/bích/đai).
- Bước 4 – Kiểm tra tương thích: chú ý áp lực PN/S/Schedule, vật liệu đệm kín, và chiều sâu lắp đặt.
Quy đổi các đường kính ống: lưu ý kỹ thuật giúp mối nối kín khít
Khi triển khai quy đổi các đường kính ống, bạn nên:
- Kiểm chuẩn áp lực (PN/S/Sch): cùng danh nghĩa kích thước nhưng độ dày khác nhau có thể làm không khít phụ kiện.
- Chọn phụ kiện đúng chuẩn: ren ống hệ BSPT/NPT khác nhau; ghép sai dễ rò rỉ.
- Ưu tiên phụ kiện chính hãng: cổ trơn, măng sông, đai khởi thủy, bích… đúng tiêu chuẩn giúp mối nối bền lâu.
- Thử áp trước khi bàn giao: luôn test áp để kiểm tính kín khít sau khi hoàn tất lắp đặt.
Quy đổi các đường kính ống trong ba bối cảnh ứng dụng
Cấp nước sinh hoạt
- Đồng hồ, van góc, Tê lấy nhánh thường dùng inch; tuyến chính dùng DN/OD. Quy đổi đường kính giúp chọn đúng giảm – chuyển tiếp.
Hệ PCCC
- Ống thép DN kèm bích/van tiêu chuẩn; khi chuyển sang HDPE ở đoạn ngầm, cần stub end + bích tương ứng DN để đảm bảo lưu lượng và áp lực.
Sản xuất – nông nghiệp
- Khi gắn thiết bị nhập khẩu (BSP/NPT), hãy quy các đường kính và hệ ren ngay từ giai đoạn thiết kế để tránh thay thế gấp.
Câu hỏi thường gặp về quy đổi các đường kính ống
DN và inch có tương đương tuyệt đối không?
- Không. DN là danh nghĩa; inch (NPS) cũng danh nghĩa. Phải đối chiếu thêm OD/ID và độ dày theo tiêu chuẩn.
Vì sao ống DN25 lại “không vừa” phụ kiện 1’’?
- Khác hệ ren (BSPT/NPT), khác schedule/PN hoặc OD thực tế lệch chuẩn. Hãy đo OD và xem lại tiêu chuẩn.
Có thể dùng phụ kiện “universal” cho mọi hệ không?
- Không nên. Hãy chọn phụ kiện đúng chuẩn để đảm bảo kín khít, an toàn và tuổi thọ.
Khi nào cần đo lại tại hiện trường?
- Khi bản vẽ thiếu tiêu chuẩn, khi công trình cũ đã pha trộn nhiều hệ kích thước, hoặc khi catalogue không khớp lô hàng.
Vì sao nên để Xây Dựng Hùng Anh hỗ trợ quy đổi các đường kính ống?
- Tư vấn chuẩn – nói dễ hiểu: Xây Dựng Hùng Anh diễn giải mạch lạc, có ví dụ thực tế để bạn nắm nhanh.
- Danh mục vật tư đồng bộ: Ống PVC-U, PP-R, HDPE và phụ kiện bích/ren theo DIN–ISO–ASTM, dễ tương thích.
- Giảm rủi ro phát sinh: Chúng tôi hỗ trợ kiểm tra tại hiện trường, đối chiếu bảng quy đổi đường kính và thử áp trước bàn giao.
- Báo giá minh bạch: Đồng hành từ khâu thiết kế, chọn vật tư đến lắp đặt và nghiệm thu.
Khi bạn thực hiện đúng quy đổi các đường kính ống, toàn bộ quy trình từ chọn ống – chọn phụ kiện – thi công – nghiệm thu trở nên trơn tru, tiết kiệm và an toàn. Nếu cần bảng quy đổi chi tiết theo từng thương hiệu/tiêu chuẩn cụ thể cho dự án của bạn, hãy liên hệ Xây Dựng Hùng Anh được tư vấn tận tình!
