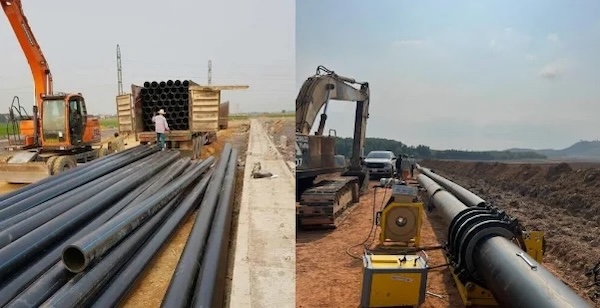

Ống nhựa thoát nước băng đường được bố trí ngang phía dưới nền đường để dẫn nước mưa, nước mặt hoặc nước từ hệ thống thoát của công trình sang phía đối diện. Tuyến ống này thường xuất hiện tại khu dân cư, nhà máy, khu công nghiệp, đường nội bộ, bãi xe và các công trình hạ tầng. Khác với đường ống đặt dưới sân vườn, ống băng đường còn phải làm việc dưới tải trọng đất và phương tiện phía trên. Vì vậy, ngoài đường kính thoát nước, cần quan tâm đến độ cứng vòng, chiều sâu chôn, kết cấu nền và chất lượng lấp trả. Hùng Anh cùng tìm hiểu cách lựa chọn và thi công phù hợp cho hạng mục này.

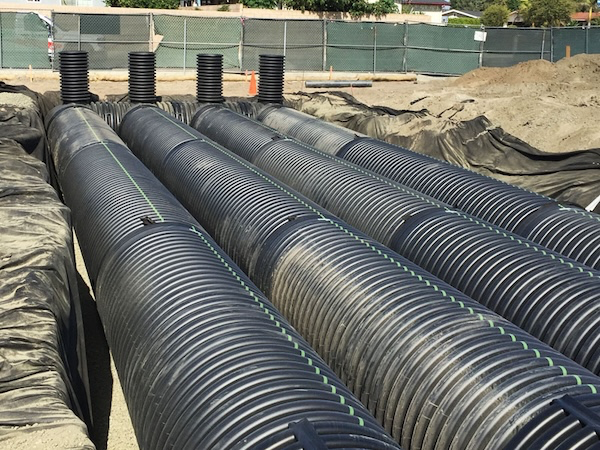

Ống nhựa thoát nước băng đường là gì?

Ống nhựa thoát nước băng đường là gì?

Có thể hiểu đơn giản đây là đoạn đường ống nhựa đi ngang bên dưới một tuyến đường, có nhiệm vụ đưa nước từ một phía sang phía còn lại mà không để dòng nước cắt ngang trực tiếp trên mặt đường.

Một cấu hình cơ bản thường gồm:

Rãnh hoặc hố thu → ống nhựa băng dưới đường → hố ga, mương hoặc tuyến thoát phía đối diện.

Trong khu nhà xưởng, nước từ sân sản xuất có thể phải băng qua đường xe tải để đến hố ga chính. Tại khu dân cư, nước từ rãnh dọc một bên đường cũng có thể cần được đưa sang tuyến cống phía bên kia.

Đoạn ống thường không quá dài nhưng lại nằm dưới kết cấu mặt đường nên rất khó tiếp cận sau khi hoàn thiện. Nếu chọn sai vật liệu hoặc thi công nền không phù hợp, việc sửa chữa có thể phải đào phá cả phần đường phía trên.

Vì sao nên ưu tiên đúng loại ống nhựa chuyên dùng cho tuyến băng đường?

Ống nhựa có nhiều lợi thế trong hệ thống thoát nước như trọng lượng tương đối nhẹ, không xảy ra gỉ sét như kim loại và có nhiều dòng sản phẩm dành riêng cho hạ tầng chôn ngầm.

Tuy nhiên, không phải mọi ống nhựa thoát nước đều phù hợp để băng dưới đường.

Một đoạn ống dưới nền đường phải chịu đồng thời trọng lượng lớp đất phủ và tải trọng do xe di chuyển phía trên. Với các dòng ống nhựa có tính mềm dẻo, khả năng ổn định của tuyến còn phụ thuộc đáng kể vào đất và vật liệu lấp xung quanh.

Vì vậy, một ống có chất lượng tốt nhưng đặt trên đá lớn, lấp hông không đều hoặc chôn quá nông dưới đường xe tải vẫn có nguy cơ biến dạng.

Khi chọn ống nhựa thoát nước băng đường, cần xem sản phẩm và kết cấu chôn lắp như một hệ thống thống nhất.

Có những loại ống nhựa thoát nước băng đường nào?

Tùy đường kính, lưu lượng và tải trọng, có thể cân nhắc PVC-U, HDPE gân sóng 2 lớp hoặc PP gân sóng 2 lớp.

Ống gân sóng HDPE 2 lớp

Dòng này có lớp ngoài dạng gân giúp tăng độ cứng vòng, trong khi lớp trong tương đối trơn để hỗ trợ dòng nước.

Trong hệ sản phẩm Nhựa Tiền Phong, ống gân sóng HDPE 2 lớp có các cấp SN4 và SN8 và được sử dụng cho nhiều hệ thống thoát nước công nghiệp, dân dụng và hạ tầng.

Với tuyến băng ngang đường, sản phẩm có thể được cân nhắc khi cấp SN, đường kính, độ phủ và cấu tạo nền đáp ứng thiết kế.

Điểm cần lưu ý là SN8 không đồng nghĩa ống có thể sử dụng dưới mọi loại đường. Tải trọng xe và điều kiện đất vẫn cần được xem xét riêng.

Ống gân sóng PP 2 lớp

Ống gân sóng PP 2 lớp cũng hướng đến các mạng thoát nước chôn ngầm và có lợi thế về độ cứng vòng.

Trong nhóm sản phẩm Nhựa Tiền Phong, dòng này có các cấp SN8 và SN12.

Vì vậy, tại các khu vực có yêu cầu cao hơn về tải trọng như đường trong khu công nghiệp, bãi xe hoặc khu thường xuyên có phương tiện nặng, PP gân sóng 2 lớp là một lựa chọn đáng cân nhắc theo hồ sơ thiết kế.

Ống PVC-U

PVC-U được sử dụng rộng rãi trong thoát nước dân dụng và hạ tầng.

Với tuyến băng đường có tải trọng không quá lớn và điều kiện chôn lắp phù hợp, PVC-U có thể được xem xét theo đúng loại sản phẩm và thiết kế.

Tuy nhiên, không nên lấy một loại PVC-U thoát nước trong nhà rồi mặc định sử dụng dưới đường xe tải chỉ vì đường kính đáp ứng lưu lượng. Với hạ tầng đường kính lớn và cần kiểm soát rõ độ cứng vòng, các hệ ống gân sóng thường có phạm vi ứng dụng rõ ràng hơn.

Khi chọn ống băng đường, SN khác PN như thế nào?

Đây là một trong những điểm người mua rất dễ nhầm.

PN thường được sử dụng khi nói về áp suất danh nghĩa của đường ống chịu áp.

Trong khi đó, với nhiều ống nhựa thoát nước băng đường hoạt động theo chế độ tự chảy, thông số cần chú ý hơn là SN – độ cứng vòng.

SN thể hiện khả năng chống biến dạng vòng của đường ống trong điều kiện thử quy định. Có thể hiểu đây là một thông số liên quan trực tiếp đến khả năng làm việc của ống khi chôn dưới đất.

Ví dụ, SN8 không phải PN8 và cũng không có nghĩa ống chịu áp 8 bar.

Với tuyến băng đường, cần chọn cấp SN dựa trên điều kiện chôn, lớp phủ, loại đất và tải trọng phía trên chứ không chỉ nhìn đường kính.

Đường kính ống phải được tính từ lượng nước cần thoát

Một đường ống có độ cứng vòng cao nhưng đường kính quá nhỏ vẫn có thể khiến khu vực bị ngập.

Với nước mưa, kích thước tuyến cần được xem xét dựa trên diện tích thu nước, cường độ mưa thiết kế, độ dốc, số lượng hố thu và khả năng tiếp nhận của mạng phía sau.

Ví dụ, một bãi nhà xưởng ban đầu có nhiều nền đất nhưng sau đó được bê tông hóa toàn bộ. Lượng nước chảy mặt có thể tăng đáng kể.

Nếu tuyến cũ thường xuyên quá tải, chỉ thay bằng một ống mới cùng đường kính nhưng có SN cao hơn sẽ không giải quyết được vấn đề thủy lực.

Do đó cần phân biệt:

Đường kính giải quyết bài toán lưu lượng.

SN và kết cấu chôn lắp giải quyết bài toán chịu tải và biến dạng.

Hai yếu tố này phải được kiểm tra song song.

Độ dốc ảnh hưởng trực tiếp đến khả năng thoát nước

Phần lớn ống băng đường phục vụ thoát nước mưa hoặc nước mặt theo nguyên lý tự chảy.

Nước cần có chênh cao phù hợp giữa đầu vào và đầu ra.

Nếu đoạn giữa tuyến bị võng hoặc cao độ đầu ra quá cao, nước có thể lưu lại trong ống. Cát, bùn và rác nhỏ theo đó dễ lắng xuống và làm tiết diện hữu ích giảm dần.

Vì vậy, trước khi đào rãnh cần xác định cao độ hai phía và hướng thoát.

Không nên đào xong rồi mới kê từng đoạn ống để tạo dốc theo cảm tính.

Nếu địa hình không đủ điều kiện tự chảy, có thể phải điều chỉnh cao độ hố ga hoặc thay đổi phương án thoát thay vì cố ép tuyến vào một độ dốc không phù hợp.

Nền đặt ống phải ổn định và không có điểm tỳ sắc

Ống nhựa chôn dưới đường cần được hỗ trợ tương đối đồng đều theo chiều dài.

Nếu đáy rãnh có đá lớn hoặc những điểm cao thấp bất thường, tải trọng có thể tập trung tại một khu vực nhỏ trên thân ống.

Khi đất được lấp lên và phương tiện bắt đầu di chuyển phía trên, các điểm chịu lực cục bộ này có thể làm tuyến biến dạng không như thiết kế.

Vì vậy, cần xử lý đáy rãnh và lớp đệm theo hồ sơ thi công, loại bỏ những vật sắc hoặc vị trí nền yếu không phù hợp.

Không nên xem lớp đệm là phần phụ. Với ống nhựa, chất lượng nền và lớp đất bao quanh có vai trò lớn đối với khả năng chịu tải của toàn hệ thống.

Lấp hông ống đúng cách quan trọng không kém chọn SN

Một lỗi khá phổ biến là đặt ống xuống rãnh rồi đổ toàn bộ đất từ trên xuống.

Đối với các hệ ống nhựa mềm, đất ở hai bên thành ống có nhiệm vụ hỗ trợ và hạn chế biến dạng khi tải trọng tác động từ phía trên.

Nếu một bên được lấp chắc còn phía còn lại có nhiều khoảng rỗng, ống có thể chịu lực không cân bằng.

Vì vậy, quá trình lấp nên được thực hiện theo lớp và bảo đảm vật liệu đi vào khu vực hai bên hông theo đúng yêu cầu thi công.

Không nên sử dụng đất có quá nhiều đá lớn hoặc vật sắc ngay sát thành ống.

Chọn đúng ống nhưng thi công lấp trả không đạt vẫn có thể làm giảm đáng kể hiệu quả của tuyến.

Ống nhựa thoát nước dưới đường xe tải cần tính khác đường dân dụng

Một tuyến dưới đường xe máy, ô tô con và một tuyến nằm dưới đường xe container không thể mặc định sử dụng cùng cấu hình.

Tải trọng phương tiện càng lớn, yêu cầu đối với độ phủ, nền đường, vật liệu lấp và cấp độ cứng của hệ ống càng cần được đánh giá kỹ.

Đặc biệt khi lớp đất phủ phía trên ống mỏng, ảnh hưởng từ tải bánh xe có thể tập trung nhiều hơn xuống khu vực đường ống.

Do đó, không nên áp dụng một quy tắc như “ống cứ chôn sâu một mét là an toàn” cho mọi công trình.

Với khu công nghiệp, nhà máy, cảng hoặc đường xe tải nặng, điều kiện chôn nên bám sát hồ sơ hạ tầng và tải trọng thiết kế.

Có cần bọc bê tông quanh ống để chống bẹp không?

Không phải mọi tuyến đều cần bọc bê tông.

Một hệ ống nhựa chôn ngầm được thiết kế đúng có thể làm việc cùng với kết cấu đất bao quanh.

Việc bổ sung bê tông bảo vệ chỉ nên thực hiện khi hồ sơ thiết kế yêu cầu, chẳng hạn tại một vị trí đặc biệt có độ phủ hạn chế hoặc tải trọng lớn cần giải pháp kết cấu riêng.

Tự ý đổ bê tông quanh ống với suy nghĩ “càng cứng càng chắc” có thể làm tăng chi phí, gây khó khăn khi sửa chữa và tạo sự thay đổi độ cứng đột ngột giữa các đoạn.

Điều quan trọng hơn là xác định đúng nguyên nhân cần bảo vệ trước khi lựa chọn phương án.

Đầu vào, đầu ra và hố ga cũng quyết định hiệu quả của tuyến

Một ống nhựa thoát nước băng đường chỉ hoạt động tốt khi toàn bộ tuyến thu – dẫn – xả đều thông suốt.

Nếu cửa vào bị bùn, lá hoặc rác che kín, đường ống lớn đến đâu cũng không tiếp nhận đủ nước.

Tại đầu ra, nếu cao độ không phù hợp hoặc tuyến tiếp nhận đang đầy, nước cũng có thể thoát chậm.

Dòng nước lớn tại cửa ra còn có khả năng gây xói nền nếu không có giải pháp bảo vệ phù hợp.

Vì vậy, cần xem toàn bộ hành trình:

Hố thu → cửa vào → ống băng đường → cửa ra → hố ga/mương tiếp nhận.

Với những vị trí nhiều bùn đất, nên bố trí khả năng nạo vét và thông rửa thay vì che kín toàn bộ.

Ống nhựa thoát nước băng đường cần được lựa chọn dựa trên hai nhóm yêu cầu chính: khả năng thoát nước và khả năng làm việc dưới tải trọng chôn lấp.

Đường kính, độ dốc và cao độ quyết định khả năng truyền dẫn nước. Trong khi đó, cấp SN, chiều sâu chôn, nền đỡ và lớp đất hai bên quyết định mức độ ổn định của hệ ống khi chịu tải từ đất và phương tiện.

PVC-U, HDPE gân sóng 2 lớp và PP gân sóng 2 lớp đều có thể có phạm vi sử dụng phù hợp, nhưng không nên lựa chọn chỉ dựa trên tên vật liệu. Với tuyến dưới đường xe tải hoặc khu vực chịu tải lớn, cần đặc biệt bám sát hồ sơ thiết kế thay vì sử dụng kinh nghiệm của tuyến thoát dân dụng.

Thi công đúng ngay từ nền rãnh, lấp hông và kiểm tra trước khi hoàn thiện mặt đường sẽ giúp hạn chế đáng kể nguy cơ lún, biến dạng hoặc phải đào sửa tuyến về sau.

Để được tư vấn lựa chọn ống PVC-U, ống gân sóng HDPE/PP 2 lớp và phụ kiện Nhựa Tiền Phong phù hợp với từng công trình thoát nước, liên hệ Xây Dựng Hùng Anh – Nhà phân phối chính thức Nhựa Tiền Phong tại phường Tân Hưng, Tp.HCM.
