Ống HDPE chôn ngầm được sử dụng phổ biến trong mạng cấp nước, tưới tiêu, đường ống hạ tầng và một số hệ thống nước thải chịu áp nhờ độ dẻo dai, không bị gỉ và khả năng triển khai tuyến dài. Tuy nhiên, chôn ống xuống đất không đơn giản là đào rãnh, đặt ống rồi lấp lại. Nền rãnh, vật liệu xung quanh ống, tải trọng phía trên, mối nối và cấp áp đều ảnh hưởng đến khả năng làm việc lâu dài của tuyến. Hùng Anh cùng tìm hiểu những nguyên tắc quan trọng cần lưu ý khi lựa chọn và thi công HDPE chôn ngầm.

Vì sao HDPE phù hợp với nhiều tuyến chôn ngầm?

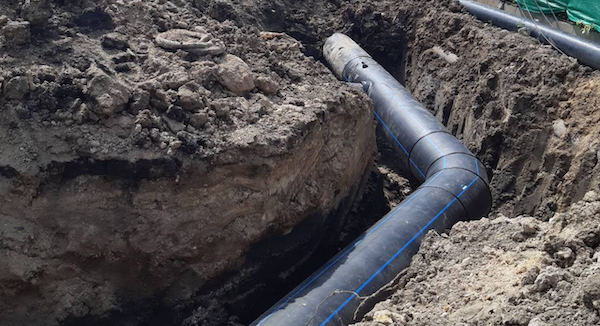

Ống HDPE chôn ngầm

HDPE là vật liệu có độ dẻo dai và khả năng biến dạng nhất định mà không làm việc giống một đường ống cứng tuyệt đối.

PPI – Plastics Pipe Institute – xếp PE vào nhóm flexible pipe. Khi chôn dưới đất, khả năng chịu tải của hệ thống được tạo nên từ sự phối hợp giữa độ cứng của ống và khả năng hỗ trợ của lớp đất xung quanh.

Đây là điểm rất quan trọng.

Có nghĩa rằng tuổi thọ tuyến không chỉ phụ thuộc vào việc mua “ống dày” mà còn phụ thuộc chất lượng thi công rãnh và lấp trả.

HDPE còn có lợi thế không bị gỉ sét như thép thông thường. Các mối nối hàn nhiệt phù hợp có thể tạo thành tuyến liên tục, giúp giảm số lượng connection cơ khí trên những tuyến dài.

Nhựa Tiền Phong hiện có các dòng HDPE PE80 và PE100 với nhiều SDR và cấp áp khác nhau; catalogue HDPE của hãng công bố sản phẩm theo ISO 4427.

Ống HDPE chôn ngầm không có nghĩa chỉ cần chọn ống thành dày nhất

Khi mua HDPE, người dùng thường gặp các thông số như:

PE80 – PE100 – SDR – PN – DN.

Trong đó, DN thể hiện kích thước danh nghĩa, còn SDR liên quan đến tỷ lệ giữa đường kính ngoài và chiều dày thành ống.

Với cùng cấp vật liệu và cùng đường kính, SDR nhỏ thường tương ứng với thành ống dày hơn và cấp áp cao hơn.

Ví dụ catalogue Nhựa Tiền Phong cho thấy với PE100:

SDR26 tương ứng PN6, SDR17 tương ứng PN10 và SDR11 tương ứng PN16 trong hệ sản phẩm được công bố.

Tuy nhiên, không nên chọn SDR11 cho mọi công trình chỉ vì “dày hơn cho chắc”.

Cấp áp phải phù hợp với áp lực làm việc, áp lực bất thường có thể xuất hiện và yêu cầu thiết kế. Chọn quá cao có thể làm tăng chi phí nhưng không giải quyết các lỗi như nền rãnh kém hoặc tải trọng bên ngoài chưa được tính đúng.

Áp lực bên trong và tải trọng bên ngoài là hai bài toán khác nhau

Đây là điểm rất dễ nhầm.

PN chủ yếu liên quan đến khả năng làm việc dưới áp suất bên trong theo điều kiện quy định.

Trong khi đó, một tuyến chôn dưới đất còn chịu:

trọng lượng đất phía trên, tải trọng xe, nước ngầm và điều kiện nền xung quanh.

Vì vậy, một tuyến HDPE PN16 không mặc nhiên an toàn dưới đường xe container chỉ vì nó có cấp áp cao.

PPI nhấn mạnh thiết kế ống PE chôn ngầm phải xem sự tương tác giữa pipe stiffness và soil stiffness để kiểm soát biến dạng dưới tải.

Khi đường ống chạy dưới đường giao thông, bãi xe hoặc khu vực có tải trọng lớn, cần thiết kế kết cấu rãnh và độ phủ theo hồ sơ công trình thay vì áp dụng kinh nghiệm của tuyến nằm trong sân vườn.

Độ sâu chôn HDPE bao nhiêu là đủ?

Không có một con số duy nhất áp dụng cho mọi công trình.

Độ sâu cần phụ thuộc vào:

đường kính ống, SDR, loại đất, tải trọng phía trên, mực nước ngầm, cao độ hệ thống và yêu cầu của dự án.

PPI cũng phân biệt điều kiện lắp đặt thông thường với engineered installation khi xuất hiện live load, surcharge load, nền đất bất lợi hoặc các điều kiện nằm ngoài phạm vi lắp đặt cơ bản.

Do đó, những câu trả lời kiểu “HDPE cứ chôn 60 cm là được” không nên áp dụng máy móc.

Tuyến cấp nước trong khuôn viên dân dụng và tuyến dưới quốc lộ là hai bài toán hoàn toàn khác nhau.

Đáy rãnh phải ổn định và tương đối đồng đều

Trước khi đặt ống, cần kiểm tra đáy rãnh.

PPI khuyến nghị nền rãnh phải có đủ khả năng chịu lực, giữ được cao độ và tạo support tương đối đồng đều cho tuyến. Đá lớn, cục đất cứng, vùng nền quá mềm hoặc những điểm làm ống bị tỳ cục bộ cần được xử lý.

Nếu một đoạn ống chỉ được đỡ tại vài điểm trong khi phần còn lại bị treo, tải trọng sau khi lấp có thể không truyền đều xuống nền.

Với điều kiện cần lớp bedding, vật liệu đệm phải được lựa chọn và thi công theo thiết kế.

Không nên lấy đất đào lên có nhiều đá sắc rồi đổ trực tiếp quanh ống chỉ để tiết kiệm công đoạn.

Lớp đất hai bên ống quan trọng không kém phần đất phía trên

Với ống mềm như HDPE, vùng đất nằm hai bên thành ống có vai trò hỗ trợ đáng kể.

Khi tải trọng phía trên làm ống có xu hướng biến dạng, đất bên hông cung cấp phản lực giúp hệ thống làm việc ổn định.

PPI mô tả quá trình lấp quanh ống theo các vùng như bedding, haunching, primary initial backfill và final backfill; phần haunching và embedment cần được đặt phù hợp để không làm đường ống lệch khỏi line và grade.

Do đó, chỉ đầm thật chặt lớp đất phía trên nhưng bỏ trống hoặc làm không tốt hai bên hông ống là cách thi công không hợp lý.

Có thể đặt ống HDPE chôn trực tiếp xuống đáy rãnh không?

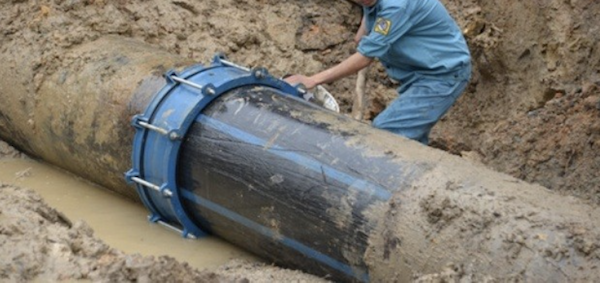

Có thể đặt ống HDPE chôn ngầm trực tiếp xuống đáy rãnh không?

Trong một số điều kiện được thiết kế phù hợp, PE pressure pipe có thể áp dụng cấu hình lắp đặt đơn giản hơn.

Tuy nhiên, điều này phụ thuộc đường kính, DR, độ phủ, groundwater, live load và loại nền.

PPI nêu rõ các điều kiện cụ thể mới có thể sử dụng Basic Installation; khi có tải trọng xe hoặc những điều kiện bất lợi khác, cần chuyển sang phương án engineered installation.

Vì vậy, không nên hiểu rằng “HDPE dẻo nên đặt trực tiếp lên đất nào cũng được”.

Tại công trường, hồ sơ thiết kế và điều kiện nền thực tế vẫn là căn cứ chính.

Nên xử lý mối nối trước khi lấp đất

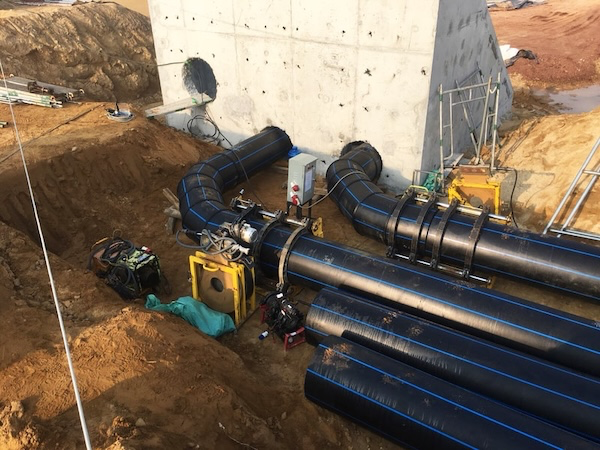

HDPE có thể được nối bằng hàn đối đầu, hàn điện trở hoặc hệ phụ kiện phù hợp tùy điều kiện công trình.

Với tuyến hàn nhiệt đối đầu, các đầu ống cần được làm sạch, căn chỉnh và thực hiện theo đúng quy trình của hệ thiết bị.

Một tuyến dài thường thuận lợi hơn nếu thực hiện nhiều mối hàn ở khu vực có đủ không gian thao tác trước khi hạ ống xuống rãnh.

Sau khi đặt ống, những vị trí fitting, mặt bích hoặc connection đặc biệt cần có đủ không gian để thao tác và không tạo điểm tỳ không đều dưới thân ống.

Không nên che lấp hoàn toàn mối nối trước khi hoàn thành các bước kiểm tra được quy định cho công trình.

Cẩn thận khi đưa ống nóng ngoài trời xuống rãnh mát

HDPE có sự thay đổi chiều dài theo nhiệt độ.

PPI lưu ý ống nằm ngoài trời dưới ánh nắng rồi được đưa xuống một rãnh mát hơn có thể co lại. Chuyển động này có khả năng tạo lực tại coupling cơ khí, mặt bích hoặc các điểm đã neo cứng.

Đây là chi tiết khá thực tế với công trường Việt Nam, nơi ống có thể nằm ngoài nắng trong thời gian dài trước khi hạ xuống rãnh.

Vì vậy, các connection với kết cấu cố định cần được xử lý theo trình tự và hướng dẫn kỹ thuật phù hợp, thay vì kéo căng tuyến rồi lập tức khóa cứng hai đầu.

Tuyến HDPE qua đường giao thông cần lưu ý gì?

Đây là khu vực không nên áp dụng cách lấp đất thông thường của tuyến cảnh quan.

Phải xem xét:

Tải trọng xe → chiều sâu phủ → nền đường → vật liệu lấp → độ chặt → kết cấu mặt đường.

PPI chỉ ra rằng những trường hợp xuất hiện live load hoặc surcharge load cần được đánh giá bằng thiết kế phù hợp hơn so với cấu hình lắp đặt cơ bản.

Nếu không đủ chiều sâu hoặc điều kiện đào mở không thuận lợi, dự án có thể phải sử dụng phương án bảo vệ hoặc kỹ thuật thi công khác theo thiết kế.

Không nên chỉ tăng PN của ống để bù cho toàn bộ vấn đề tải trọng xe phía trên.

Nước ngầm cũng là yếu tố cần xem xét

Ở khu vực có mực nước ngầm cao, rãnh có thể bị nước xâm nhập trong quá trình thi công.

PPI khuyến nghị nền rãnh cần được giữ trong điều kiện phù hợp khi đặt ống và thi công embedment. Nền yếu hoặc không ổn định phải được xử lý trước khi đặt tuyến.

Ngoài ra, ống HDPE có trọng lượng tương đối nhẹ. Trong một số điều kiện ngập nước và lớp phủ chưa đủ, nguy cơ nổi cần được xem xét trong thiết kế và trình tự thi công.

Vì vậy, không nên để một tuyến vừa hạ xuống rãnh ngập nước nhưng chưa được cố định hoặc lấp đúng yêu cầu trong thời gian dài.

Nên thử tuyến trước hay sau khi lấp?

Tùy quy trình dự án, việc pressure testing phải thực hiện theo yêu cầu dành cho đường ống PE.

PPI cho biết khi dự án yêu cầu leak testing trước final backfill, công tác thử có thể được thực hiện sau khi embedment phù hợp đã được bố trí; quy trình thử áp riêng được hướng dẫn trong phần kiểm tra hệ thống PE.

Điểm quan trọng là không nên hoàn thiện toàn bộ mặt đường rồi mới thực hiện bước kiểm tra đầu tiên.

Nếu phát hiện một mối nối cần xử lý khi tuyến còn tiếp cận được, chi phí sẽ thấp hơn rất nhiều so với sau khi đã lát sân hoặc hoàn trả đường.

Một quy trình thi công có thể hình dung như thế nào?

Giai đoạn	Nội dung cần kiểm soát
Chọn ống	DN, PE80/PE100, SDR, PN
Đào rãnh	Cao độ, chiều rộng, ổn định nền
Chuẩn bị đáy	Loại bỏ điểm cứng, đá sắc, xử lý nền yếu
Đặt ống	Đúng line và grade, tránh làm hư thân ống
Xử lý mối nối	Hàn/phụ kiện theo đúng hệ
Lấp quanh ống	Bảo đảm support phù hợp hai bên
Kiểm tra	Theo yêu cầu thử của dự án
Lấp hoàn thiện	Theo điều kiện tải trọng phía trên
Hoàn công	Ghi lại tuyến, van và các connection quan trọng

Ống HDPE chôn ngầm có nhiều lợi thế cho hệ thống cấp nước, tưới tiêu và hạ tầng nhờ độ dẻo dai, khả năng triển khai tuyến dài và không bị gỉ sét. Tuy nhiên, độ bền của công trình không chỉ phụ thuộc vào thân ống.

Cần lựa chọn đúng DN, PE80/PE100, SDR và PN; đồng thời kiểm soát nền rãnh, lớp đệm, đất hai bên ống, tải trọng phía trên, mối nối và trình tự thử tuyến. Đặc biệt với đường ống nằm dưới khu vực xe chạy hoặc nền đất yếu, nên áp dụng thiết kế phù hợp thay vì chỉ tăng chiều dày ống theo kinh nghiệm.

Thi công đúng ngay từ giai đoạn rãnh và lấp trả giúp hạn chế biến dạng, rò rỉ và chi phí đào sửa sau khi công trình đã đưa vào sử dụng.
