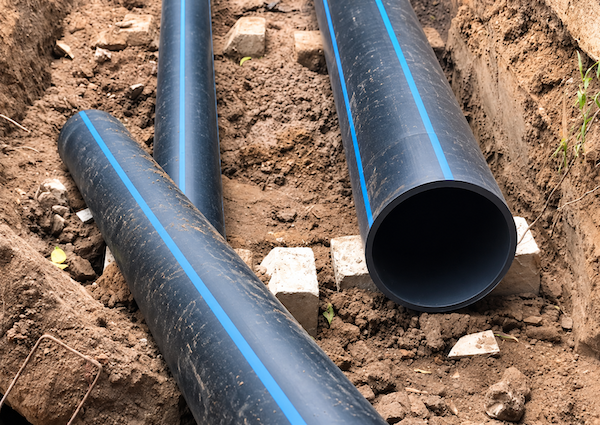

Gối đỡ ống HDPE đúc sẵn được sử dụng trong những công trình có đường ống đi nổi, đặt trên nền, qua khu vực kỹ thuật hoặc cần nâng tuyến lên khỏi mặt đất. Gối đỡ giúp duy trì cao độ, hạn chế võng và phân bố tải trọng của ống xuống nền. Tuy nhiên, HDPE là vật liệu có độ linh hoạt và khả năng thay đổi chiều dài theo nhiệt độ khá rõ, vì vậy không thể bố trí gối đỡ giống một tuyến ống thép cứng. Khoảng cách gối, diện tích tiếp xúc và cách kiểm soát chuyển động của ống cần được tính theo đường kính, SDR, nhiệt độ và điều kiện vận hành. Hùng Anh cùng tìm hiểu những nguyên tắc quan trọng khi sử dụng gối đỡ cho đường ống HDPE.
Gối đỡ ống HDPE đúc sẵn là gì?

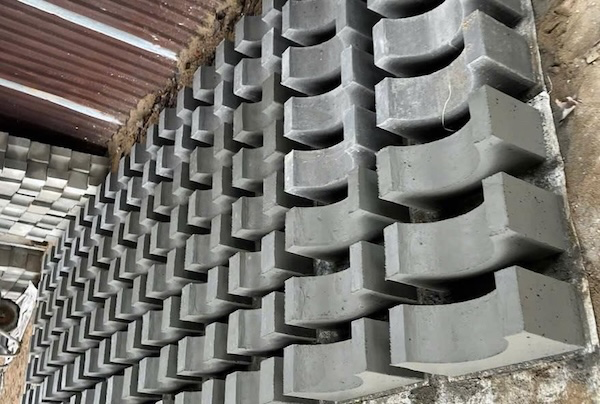

Gối đỡ ống HDPE đúc sẵn
Gối đỡ là cấu kiện đặt dưới đường ống nhằm tạo vị trí nâng đỡ ổn định và truyền trọng lượng của tuyến xuống nền hoặc kết cấu phía dưới.
Trong thực tế, gối có thể được chế tạo từ nhiều vật liệu. Với khái niệm gối đỡ đúc sẵn, thường có thể hiểu là cấu kiện được sản xuất trước theo kích thước thiết kế, phổ biến là bê tông đúc sẵn, sau đó vận chuyển đến công trường và đặt tại các vị trí đã xác định.
Phần phía trên gối thường được tạo hình hoặc kết hợp thêm chi tiết đỡ để phù hợp với đường kính ống.
So với việc tạo gối trực tiếp tại công trường, cấu kiện đúc sẵn có lợi thế về khả năng kiểm soát kích thước và rút ngắn một số công đoạn thi công tại chỗ.
Tuy nhiên, gối đỡ không phải chỉ cần “vừa đường kính ống” là sử dụng được.
Khi nào đường ống HDPE cần sử dụng gối đỡ?
HDPE thường được biết đến với các tuyến chôn ngầm. Nhưng trong nhiều công trình, một phần hoặc toàn bộ đường ống có thể phải đi nổi.
Ví dụ:
Tuyến dẫn nước trong nhà máy: Đi dọc khu kỹ thuật.
Đường ống trên nền bê tông: Không thuận tiện đào chôn.
Hệ thống xử lý nước: Ống chạy giữa bể, máy bơm và thiết bị.
Tuyến tạm hoặc tuyến bypass: Đặt nổi trong một khoảng thời gian.
Đường ống qua khu vực nền yếu hoặc địa hình đặc biệt: Cần kiểm soát cao độ bằng kết cấu hỗ trợ.
PPI – Plastics Pipe Institute – có riêng một chương trong Handbook of PE Pipe dành cho ứng dụng PE trên mặt đất và thể hiện nhiều dạng pipe hanger, stirrup, clam-shell support cũng như continuous support. Điều này cho thấy support là một phần cần được thiết kế riêng đối với HDPE đi nổi.
Gối đỡ thực hiện những nhiệm vụ gì?

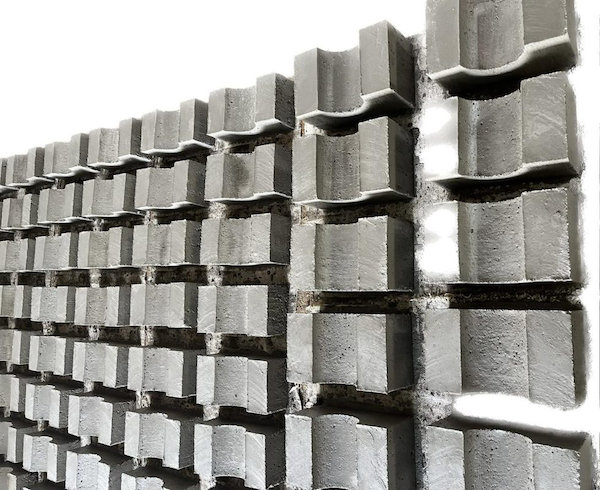

Gối đỡ thực hiện những nhiệm vụ gì?
Nhiệm vụ đầu tiên là đỡ trọng lượng của ống và lưu chất bên trong.
Một tuyến HDPE khi chưa có nước khá nhẹ, nhưng khi được nạp đầy, tải trọng thực tế tăng đáng kể. Nếu khoảng cách giữa các điểm đỡ quá lớn, ống có thể võng xuống giữa hai gối.
Nhiệm vụ thứ hai là giữ tuyến đúng cao độ và hướng.
Điều này đặc biệt quan trọng với đường ống đi dọc nhà máy hoặc khu kỹ thuật, nơi tuyến phải phối hợp với thiết bị, đường giao thông và các hệ MEP khác.
Ngoài ra, một hệ gối được bố trí tốt còn giúp tránh cho thân ống tiếp xúc trực tiếp với nền đá, cạnh bê tông sắc hoặc các bề mặt có thể gây mài mòn cục bộ.
Gối đỡ không đồng nghĩa với điểm neo
Đây là điểm cần phân biệt rõ.
Gối đỡ chủ yếu nâng và dẫn hướng đường ống.
Điểm neo lại có nhiệm vụ hạn chế hoặc khóa chuyển động của tuyến tại một vị trí xác định.
Một gối bê tông đặt dưới ống không tự động trở thành điểm neo chỉ vì nó rất nặng.
Nếu muốn giữ ống không trượt, hệ thống còn phải có chi tiết kẹp, restraint hoặc cấu tạo neo được tính toán phù hợp.
Ngược lại, nếu một vị trí vốn chỉ cần cho ống trượt nhưng lại siết cứng hoàn toàn, chuyển động do nhiệt có thể bị khóa và tạo lực lên đường ống hoặc phụ kiện.
Bề mặt gối đỡ HDPE không nên quá hẹp
HDPE có mô đun đàn hồi thấp hơn đáng kể so với các vật liệu kim loại cứng.
Vì vậy, một bề mặt đỡ quá hẹp hoặc có cạnh sắc có thể tạo ứng suất tập trung lên thành ống.
Tài liệu thiết kế HDPE cũng lưu ý support phải có đủ diện tích để phân bố tải, tránh bề mặt thô ráp hoặc điểm tỳ nhỏ làm tổn thương đường ống.
Trong thực tế, phần tiếp xúc nên được thiết kế theo dạng cradle hoặc mặt cong phù hợp với thân ống thay vì để ống tỳ lên một cạnh bê tông nhỏ.
Nếu gối bê tông có bề mặt tiếp xúc trực tiếp, cần kiểm tra độ phẳng, loại bỏ cạnh sắc và có thể sử dụng lớp trung gian phù hợp theo thiết kế để hạn chế ma sát hoặc cọ xát.
Khoảng cách giữa các gối đỡ bao nhiêu là phù hợp?
Không có một khoảng cách cố định áp dụng cho mọi ống HDPE.
Khoảng cách phụ thuộc vào:
Đường kính ngoài – SDR/chiều dày – nhiệt độ – trọng lượng lưu chất – hướng đặt ống – độ võng cho phép.
Ống đường kính nhỏ, thành mỏng hoặc làm việc ở nhiệt độ cao thường cần khoảng cách support khác với ống lớn và dày hơn.
PPI cũng lưu ý tại các ứng dụng nhiệt độ cao, đường PE có thể cần support liên tục hoặc các hanger được bố trí đủ gần; đồng thời phải tính đến ảnh hưởng của giãn nở và co ngót nhiệt.
Vì vậy, không nên áp dụng quy tắc như “cứ 3 m đặt một gối” cho toàn bộ hệ thống.
Khoảng cách phải lấy từ tính toán kỹ thuật, catalogue của nhà sản xuất hoặc specification của dự án.
Vì sao HDPE dễ võng giữa hai gối?
HDPE là vật liệu tương đối linh hoạt.
Khi đường ống nằm ngang, trọng lượng của thân ống và nước bên trong tạo ra tải xuống giữa hai điểm hỗ trợ.
Nếu nhịp quá dài, tuyến sẽ võng.
Khi nhiệt độ tăng, độ cứng của vật liệu cũng thay đổi, nên hiện tượng võng có thể rõ hơn.
Một tuyến nhìn thẳng khi chưa cấp nước chưa chắc vẫn giữ được hình dạng tương tự sau khi đầy nước và làm việc ngoài trời.
Do đó, công tác kiểm tra support nên được thực hiện trong điều kiện gần với vận hành thực tế, không chỉ lúc ống còn rỗng.
Giãn nở nhiệt là vấn đề đặc biệt quan trọng với HDPE đi nổi
So với đường ống chôn dưới đất, HDPE đặt trên gối đỡ tiếp xúc với nhiệt độ môi trường nhiều hơn và có khả năng dịch chuyển tự do hơn.
Khi trời nóng, ống có thể nở dài. Khi nhiệt độ giảm, tuyến co lại.
PPI xem thermal expansion và contraction là một yếu tố quan trọng trong thiết kế PE trên mặt đất, và các support phải được bố trí sao cho không vô tình tạo ra trạng thái restraint không phù hợp.
Vì vậy, thiết kế thường phải xác định rõ:
Vị trí nào cho phép trượt.
Vị trí nào dẫn hướng.
Vị trí nào thực sự là điểm neo.
Không nên siết cứng mọi gối chỉ vì muốn đường ống “không chạy”.
Gối đỡ cố định và gối trượt khác nhau thế nào?
Trong cách bố trí thực tế, có thể hiểu đơn giản hai nhóm.
Gối cho phép trượt
Gối nâng đường ống nhưng vẫn cho phép tuyến dịch chuyển theo chiều dọc khi nhiệt độ thay đổi.
Bề mặt tiếp xúc cần hạn chế tạo cạnh sắc hoặc ma sát quá lớn ngoài dự kiến.
Vị trí cố định hoặc neo
Đây là nơi kiểm soát chuyển động của đường ống và truyền lực sang kết cấu.
Vị trí này cần được thiết kế chịu được lực thực tế, đặc biệt tại những đoạn thay đổi hướng hoặc liên kết với thiết bị.
Không nên biến tất cả gối đỡ thành neo, đồng thời cũng không nên để toàn bộ tuyến trượt tự do mà không có phương án kiểm soát.
Gối đỡ gần co, tê và van cần chú ý hơn
Một đoạn ống thẳng có cách truyền lực khá đơn giản.
Nhưng khi tuyến đổi hướng hoặc kết nối với một thiết bị nặng như van, lực và tải trọng có thể thay đổi đáng kể.
Không nên để toàn bộ trọng lượng van hoặc cụm mặt bích treo trực tiếp trên một đoạn HDPE nếu thiết kế không cho phép.
Cụm thiết bị có thể cần support riêng để tránh truyền tải trọng không cần thiết lên thân ống và mối nối.
Tương tự, khoảng cách từ gối đến co hoặc tê cần được xác định theo cấu hình thực tế chứ không chỉ duy trì khoảng cách đều nhau trên toàn tuyến.
Nền đặt gối phải ổn định
Một gối bê tông đúc sẵn chính xác về kích thước nhưng đặt trên nền yếu vẫn có thể lún.
Nếu một gối lún xuống 20–30 mm trong khi hai gối kế bên giữ nguyên cao độ, đoạn ống phía trên sẽ bị thay đổi hình dạng và tải không còn phân bố như thiết kế.
Do đó, trước khi đặt gối cần kiểm tra nền.
Nếu khu vực có đất yếu, nước ngầm hoặc nguy cơ lún không đều, giải pháp nền móng phải được xử lý phù hợp.
Đây đặc biệt là vấn đề ở các tuyến dài, bởi sai lệch nhỏ tại nhiều gối có thể làm cao độ tổng thể thay đổi đáng kể.
Có nên đặt ống trực tiếp lên gối bê tông?
Không nên mặc định đặt thân HDPE trực tiếp lên bất kỳ bề mặt bê tông nào.
Cần kiểm tra hình dạng và độ hoàn thiện của gối.
Nếu mặt gối rộng, nhẵn và được thiết kế đúng cho HDPE, cấu hình có thể phù hợp. Nếu bề mặt gồ ghề hoặc có cạnh sắc, cần xử lý trước.
Với một số thiết kế, có thể bố trí thêm lớp đệm hoặc saddle để tăng diện tích tiếp xúc và hạn chế mài mòn.
Vật liệu trung gian cần phù hợp với môi trường và không làm hỏng HDPE trong quá trình sử dụng.
Gối đỡ đúc sẵn cần được sản xuất theo kích thước nào?
Kích thước không nên chọn chỉ theo DN.
Hai tuyến cùng DN có thể khác SDR, tải trọng, cao độ hoặc cấu hình kẹp.
Thiết kế gối cần xem:
Đường kính ngoài thực tế của ống.
Cao độ tim ống.
Chiều rộng bề mặt đỡ.
Tải trọng ống đầy nước.
Cấu tạo nền.
Có cần kẹp, dẫn hướng hoặc neo hay không.
Với gối bê tông, cường độ vật liệu và cốt thép cũng phải phù hợp với yêu cầu kết cấu của dự án.
Gối đỡ đúc sẵn có lợi thế gì?
Ưu điểm dễ nhận thấy nhất là giảm công đoạn tạo từng gối trực tiếp trên tuyến.
Nếu cấu kiện được sản xuất đồng bộ, cao độ và hình dạng giữa các vị trí cũng dễ kiểm soát hơn.
Gối có thể được chuẩn bị song song với công tác lắp đặt đường ống, sau đó vận chuyển đến công trường.
Tuy nhiên, phương án này chỉ hiệu quả khi kích thước đã được xác định chính xác. Nếu đường kính, cao độ hoặc tuyến thay đổi sau khi sản xuất, việc chỉnh sửa gối đúc sẵn có thể khó hơn so với cấu kiện thi công tại chỗ.
Gối đỡ ống HDPE đúc sẵn là một giải pháp hữu ích cho các tuyến HDPE đi nổi, chạy trên nền hoặc cần kiểm soát cao độ. Tuy nhiên, vai trò của gối không chỉ là “kê ống lên cao”.
Một hệ support phù hợp phải phân bố tải trọng tốt, giữ tuyến đúng cao độ và đồng thời cho phép HDPE thích nghi với chuyển động do nhiệt. Khoảng cách giữa các gối cần được xác định theo đường kính, SDR, nhiệt độ và trọng lượng lưu chất; bề mặt tiếp xúc phải đủ rộng và tránh các điểm sắc gây tải cục bộ.
Đặc biệt, cần phân biệt rõ gối đỡ với điểm neo. Không nên khóa cứng toàn bộ tuyến nếu thiết kế chưa tính lực giãn nở, đồng thời những van, mặt bích hoặc thiết bị nặng nên có giải pháp support riêng khi cần.
