Trong các hệ thống đường ống, mặt bích là chi tiết kết nối quen thuộc, đặc biệt ở những vị trí cần tháo lắp hoặc bảo trì định kỳ. Tuy nhiên, không ít trường hợp sự cố phát sinh chỉ vì chọn sai DN và PN của mặt bích. Thực tế, khi trao đổi cùng Hùng Anh, nhiều đơn vị thi công cho biết việc hiểu chưa đúng hai thông số này có thể khiến mặt bích không đồng bộ với ống, gây rò rỉ hoặc giảm độ bền liên kết dù vật liệu vẫn đạt tiêu chuẩn.
Bài viết dưới đây sẽ giúp bạn hiểu rõ DN và PN của mặt bích dưới góc nhìn kỹ thuật và ứng dụng thực tế.
DN của mặt bích là gì?
DN của mặt bích là đường kính danh nghĩa, dùng để quy ước kích thước kết nối giữa mặt bích và ống. Thông số DN không phản ánh chính xác kích thước đo thực tế, mà đóng vai trò như một chuẩn chung để đảm bảo các chi tiết có thể lắp ghép với nhau.
Khi mặt bích và ống có cùng DN, các lỗ bu lông, đường kính trong và vị trí tiếp xúc sẽ được thiết kế tương thích, giúp quá trình lắp đặt diễn ra thuận lợi.
PN của mặt bích thể hiện điều gì?
PN của mặt bích là áp suất danh nghĩa mà mặt bích được thiết kế để chịu trong điều kiện tiêu chuẩn. Thông số này thường được thể hiện bằng đơn vị bar và liên quan trực tiếp đến độ dày, kết cấu cũng như khả năng chịu lực của mặt bích.
PN càng cao, mặt bích càng được thiết kế để chịu áp lực lớn hơn, đồng thời yêu cầu lực siết bu lông và gioăng làm kín phù hợp hơn.
Mối quan hệ giữa DN của mặt bích và DN của ống

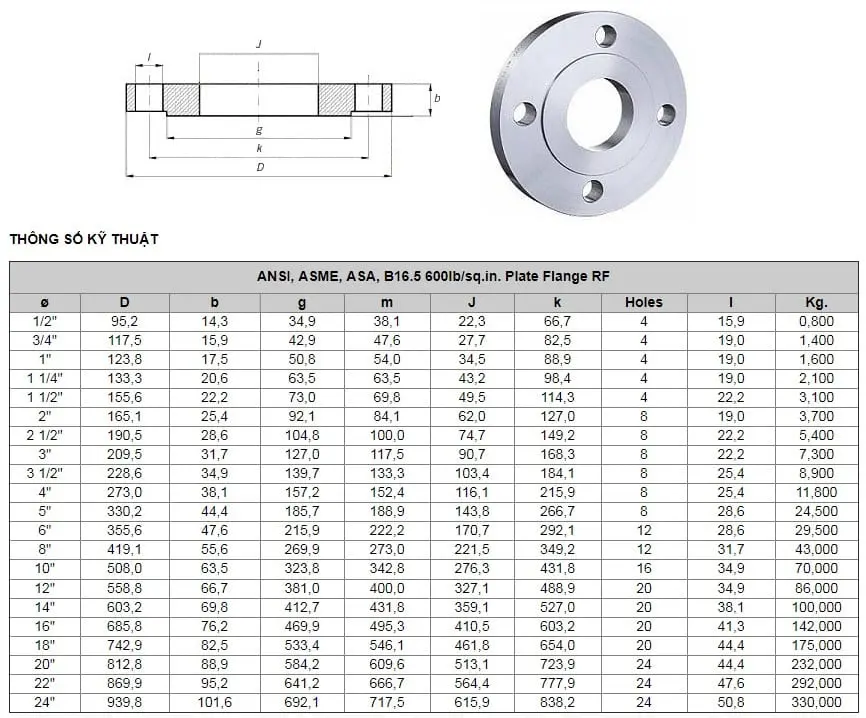

DN và PN của mặt bích
DN của mặt bích phải trùng với DN của ống để đảm bảo sự đồng bộ trong kết nối. Nếu DN không khớp, dù có thể lắp đặt tạm thời, mối nối sẽ không đảm bảo độ kín và dễ phát sinh ứng suất bất thường.
Trong thực tế thi công, việc kiểm tra DN của cả ống và mặt bích trước khi lắp đặt là bước quan trọng nhưng thường bị xem nhẹ.
PN của mặt bích và khả năng chịu áp của hệ thống
PN của mặt bích cần tương thích với PN của ống và phụ kiện trong cùng hệ thống. Nếu mặt bích có PN thấp hơn PN của ống, điểm nối sẽ trở thành vị trí yếu, dễ xảy ra rò rỉ hoặc hư hỏng khi áp suất tăng.
Ngược lại, mặt bích có PN cao hơn không gây hại về mặt kỹ thuật, nhưng có thể làm tăng chi phí không cần thiết.
Ảnh hưởng của DN và PN đến gioăng và bu lông
DN và PN không chỉ quyết định kích thước mặt bích, mà còn ảnh hưởng trực tiếp đến loại gioăng, số lượng và kích thước bu lông sử dụng. Với PN cao, lực siết bu lông lớn hơn, yêu cầu gioăng có khả năng chịu nén và chịu áp tốt hơn.
Việc lựa chọn sai gioăng hoặc bu lông so với DN, PN có thể làm giảm hiệu quả làm kín của mối nối.
Những nhầm lẫn phổ biến khi chọn DN và PN của mặt bích
Một nhầm lẫn thường gặp là cho rằng DN càng lớn thì PN càng cao, trong khi hai thông số này độc lập với nhau. Ngoài ra, nhiều người cũng hiểu PN là áp suất làm việc tối đa trong mọi điều kiện, mà không xét đến ảnh hưởng của nhiệt độ và môi trường.
Những hiểu lầm này có thể dẫn đến lựa chọn mặt bích không phù hợp với điều kiện vận hành thực tế.
DN, PN và yếu tố tiêu chuẩn kết nối
DN và PN của mặt bích thường gắn liền với tiêu chuẩn sản xuất và lắp ghép. Mỗi hệ tiêu chuẩn sẽ có quy định riêng về kích thước, lỗ bu lông và độ dày tương ứng với từng DN, PN.
Do đó, khi lựa chọn mặt bích, cần đồng thời xem xét DN, PN và tiêu chuẩn áp dụng để đảm bảo khả năng lắp ghép chính xác.
Cách lựa chọn DN và PN của mặt bích cho đúng
Việc lựa chọn DN và PN của mặt bích cần dựa trên DN, PN của ống, áp suất làm việc thực tế và điều kiện môi trường. Với hệ thống cấp nước dân dụng, thông số thường ở mức trung bình; trong khi hệ thống công nghiệp hoặc kỹ thuật có thể yêu cầu DN và PN cao hơn.
Đánh giá đúng nhu cầu giúp đảm bảo an toàn và tối ưu chi phí cho hệ thống.
DN và PN của mặt bích là hai thông số kỹ thuật quan trọng quyết định khả năng kết nối và độ an toàn của hệ thống đường ống. Hiểu đúng và lựa chọn đúng DN, PN giúp mối nối bền vững, hạn chế rò rỉ và đảm bảo hệ thống vận hành ổn định lâu dài.
